产品展示

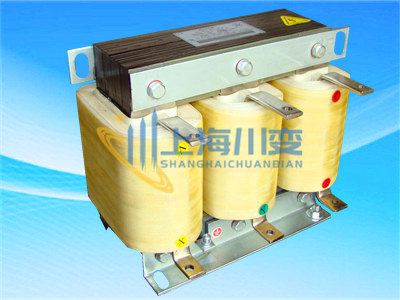

直流平波电抗器
专业生产纯铜材质全系列单相、三相电抗器。产品包括：
1.输入输出电抗器。（产品适配SIEMENS、GE、AB、ALSOM、ABB、EUROCHERM、C.T、LENZE、KEB、FUJI、YASKAWA、LG、SCHNIDEN、SIEI、HITACH、SANKEN、MEDENSHA、EMERSON、三菱 、康沃、 英威腾、雪普、现代、安邦信、台安、台达、时代、普传、佳灵等公司全数字直流调速器、变频器、软起动器）
2.交流电抗器：变速传动用进线（出线）电抗器；负载（平衡）电抗器。
3.直流电抗器
4.平波电抗器
5.限涌流电抗器（电容补偿用）
6.串联电抗器（电容补偿用）
7.调谐电抗器
8.起动电抗器
一、使用条件
正常使用条件，产品环境条件列于表1
|
环境因素 |
环 境 条 件 |
||||
|
普 通 |
湿 热 |
干 热 |
热 |
||
|
海拔高度≤m |
200 |
||||
|
周围空气湿度℃ |
上限值 |
+40 |
+40 |
+45 |
+45 |
|
下限值 |
-5 |
-5 |
-5 |
-5 |
|
|
空气相对湿度% |
最湿月 平均最大 |
90（25℃时）① |
--- |
90（25℃时）① |
|
|
最干月 平均最小 |
90（25℃时） |
--- |
10（40℃时）② |
10（40℃时）② |
|
|
霉菌 |
|
--- |
有 |
--- |
有 |
|
盐雾 |
|
--- |
有③ |
--- |
有③ |
|
1、指该月的平均最低温度为25℃ 2、指该月的平均最高温度为40℃ 3、指沿海地区户外使用 |
|||||
大气中应无严重影响绝缘的污秽（污秽等级3，材料类别Ⅲ）及无易蚀、易爆介质。安装场所无严重的振动和颠簸。电源电压波形为实际正炫波，三相电源近似对称，产品贮存温度25℃-40℃，在规定包装运输过程中，应无严重振动或冲击现象。
二、防护等级：产品防护等级一般为IP00,根据需要，可提供防护等级为IP20、IP21、IP44或IP65的产品。
三、绝缘水平
|
产品名称 |
额定绝缘（工作）电压 |
介电性能试验电压 |
|
电抗器 |
AC 660V及以下 AC 750（800）V AC DC 1.2KV AC 3KV AC 6KV AC 10KV AC 15KV AC 20KV AC 35KV |
2.5KV 1min 3KV 1min 3.5KV 1min 18KV 1min 23KV 1min 30KV 1min 40KV 1min 50KV 1min 80KV 1min |
四、温升
电抗器通以额定电流时各部位温升见表
|
名称 |
绝缘等级 |
铁心 |
线圈 |
连接端子 |
壳及壳内* |
|
电抗器 |
E B F H |
75 80 80 80 |
75 80 100 120 |
60 60 60 60 |
60 60 60 |
|
*指IP20、IP21、IP44或IP56 |
|||||
