产品展示

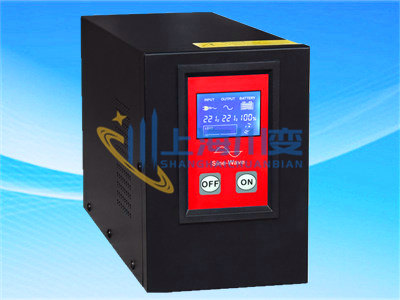

船用、车载工频正弦波逆变器
特性:
1.采用工频变压器，纯正弦波交流输出，负载能力强
自动高低压调整功能（AVR），超宽电压范围输入，
能适应任何恶劣的电力环境
可在市电情况下自动开机，使用更广泛
先进的恒流自动充电线路，延长电池寿命
具有电池欠压、过载、过放、短路保护功能
平恒与浮充相结合的充电方式
2. 纯正弦波交流输出，适应负载能力强
智能化RS232接口，人性化数码通信（限UPS，逆变器无）
微电脑（CPU）控制技术，性能卓越
宽范围，高精度，全自动稳压
全方位保护功能（过载、短路、过压、欠压和过温）
简洁明了的LED显示（标配）/全面得数字化LCD显示（选配）
电网适应能力强，适合于发电机配套使用
智能型电池管理，过充保护，延长电池使用寿命
市电互补，实现太阳能电池优先。
3、 正弦波逆变电源技术指标
表一：逆变电源技术指标
|
|
500VA |
1000VA |
1500VA |
2000VA |
3000VA |
4000VA |
5000VA |
6000VA |
|
|
直流输入 |
额定输入电压（Vdc） |
参见表二 |
|||||||
|
额定输入电流（A） |
参见表二 |
||||||||
|
输入直流电压允许范围 |
参见表二 |
||||||||
|
反灌杂音电流 |
≤10% |
||||||||
|
市电 输入 |
允许旁路电压（Vac） |
170～265(±1%) |
|||||||
|
额定输入电流（A） |
2.3 |
4.5 |
6.8 |
9 |
13.6 |
18 |
22.6 |
26.3 |
|
|
旁路转换时间（ms） |
≤5ms |
||||||||
|
交流输出 |
额定容量（VA） |
500VA |
1000VA |
1500VA |
2000VA |
3000VA |
4000VA |
5000VA |
6000VA |
|
额定输出功率（W） |
400W |
800W |
1200W |
1600W |
2400W |
3200W |
4000W |
4500W |
|
|
额定输出电压及频率 |
220Vac，50HZ |
||||||||
|
额定输出电流（A） |
1.8 |
3.6 |
5.4 |
7.2 |
10.8 |
14.5 |
18 |
20.5 |
|
|
输出电压精度（V） |
220±1.5% |
||||||||
|
输出频率精度（Hz） |
50±0.1% |
||||||||
|
波形失真率（THD） |
≤3%（线性负载） |
||||||||
|
动态响应时间 |
5%（负载0←→100%） |
||||||||
|
功率因数（PF） |
0.8 |
||||||||
|
过载能力 |
120%，30秒 |
||||||||
|
逆变效率 |
≥87%（80%阻性负载） |
||||||||
|
旁路转换时间（ms） |
≤5ms |
||||||||
|
工作环境 |
绝缘强度（输入和输出） |
1500Vac，1分钟 |
|||||||
|
噪音（1米） |
≤40dB |
||||||||
|
使用环境温度 |
-25℃~+50℃ |
||||||||
|
湿度 |
0~90%，不结露 |
||||||||
|
使用海拔（m） |
≤1000或特殊定制 |
||||||||
|
尺寸 |
标准机架式 |
参见表四（深×宽×高）（mm） |
|||||||
|
重量（Kg） |
参见表四 |
||||||||
|
保护功能 |
输入欠压、输入过压保护；输出过载、输出短路保护 |
||||||||
注：其它规格可以定制。
表二：逆变电源输入直流电压（Vdc）(误差：+/-0.5~1V)
|
|
12V系列 |
24V系列 |
48V系列 |
110V系列 |
220V系列 |
|
工作电压 |
9.8V—14.5V |
20V—30.5V |
40V—58.8V |
90V—132V |
180V—270V |
|
开机电压 |
10.2V--14.2V |
21.5V—29.5V |
42V--57V |
94V--130V |
190V--265V |
