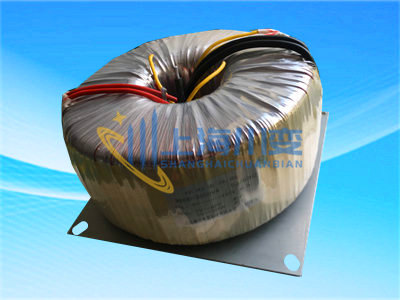

BOD-3000VA环形、O型变压器
BOD系列环形变压器/30VA-5000VA：
■产品特点及用途：1.我公司环形变压器铁芯系由厚度0.27mm或0.30mm、低铁损高导磁的冷轧取向硅钢片做电磁感应材料，产品具有体积小、效率高，温升低、漏磁小，安装易的四大优点：效率高——采用高品质的材料和紧凑结构，使铁芯与绕组之间的距离降到最小，故效率可达90%以上。漏磁小——环型变压器的铁芯磁隙小且绕线匀衡。低噪音，温升低——由于环型变压器是用高品质低损耗的材料制成，具有均匀圆形载面和连续的绕线，电阻损耗和产热都很低。安装易——固定中心螺丝一道程序即可。 2.产品用途：环型电源变压器通常适用于电路中功率传送和电压或电流转换，作为一种主要的软磁电磁元件，在电源技术和电力电子中得到广泛的应用。分类有隔离变压器，自耦变压器，灯饰变压器等。也可用于特殊用途，如互感器，可根据客户要求设计制作。
|
型号Model |
外形尺寸H/ODmm |
重量/kg |
安装底盘 长*宽/mm |
螺丝mm |
包装PCS/CTN |
|
BOD-20VA |
32*70 |
0.50 |
80*80 |
M6 |
12PCS |
|
BOD-30VA |
30*73 |
0.60 |
80*80 |
M6 |
12PCS |
|
BOD-50VA |
30*80 |
0.85 |
90*90 |
M6 |
12PCS |
|
BOD-80VA |
35*85 |
1.10 |
100*100 |
M6 |
8PCS |
|
BOD-100VA |
40*90 |
1.32 |
100*100 |
M8 |
8PCS |
|
BOD-150VA |
45*95 |
1.40 |
100*100 |
M8 |
8PCS |
|
BOD-200VA |
50*105 |
2.40 |
110*110 |
M8 |
8PCS |
|
BOD-250VA |
52*110 |
2.70 |
110*110 |
M8 |
8PCS |
|
BOD-300VA |
55*110 |
2.90 |
110*110 |
M8 |
6PCS |
|
BOD-350VA |
60*115 |
3.20 |
125*125 |
M8 |
6PCS |
|
BOD-400VA |
65*120 |
3.50 |
125*125 |
M8 |
6PCS |
|
BOD-450VA |
65*120 |
3.80 |
125*125 |
M8 |
4PCS |
|
BOD-500VA |
68*120 |
4.20 |
125*125 |
M8 |
4PCS |
|
BOD-600VA |
70*140 |
5.30 |
150*150 |
M8 |
4PCS |
|
BOD-700VA |
70*147 |
5.60 |
150*150 |
M8 |
4PCS |
|
BOD-800VA |
70*150 |
6.20 |
150*150 |
M8 |
2PCS |
|
BOD-1000VA |
75*165 |
7.60 |
180*180 |
M8 |
2PCS |
|
BOD-1200VA |
78*170 |
8.50 |
180*180 |
M8 |
2PCS |
|
BOD-1500VA |
80*175 |
9.70 |
180*180 |
M10 |
2PCS |
|
BOD-1800VA |
83*190 |
12.5 |
200*200 |
M10 |
1 PC |
|
BOD-2000VA |
88*200 |
13.5 |
200*200 |
M10 |
1 PC |
|
BOD-2500VA |
92*205 |
14.8 |
200*200 |
M10 |
1 PC |
|
BOD-3000VA |
98*220 |
16.5 |
230*230 |
M10 |
1 PC |
|
BOD-4000VA |
110*220 |
18.5 |
245*245 |
M10 |
1 PC |
|
BOD-5000VA |
110*235 |
20.5 |
245*245 |
M10 |
1 PC |
■产品规格型号、外形尺寸及重量参数
■产品技术参数
功 率 ：30VA-5KVA
标 准 ：IEC61558 EN61558 EN60950 UL1411 UL506
输入电压Input voltage：380V/220V AC（电压比可订制）
频 率 ：Frequency：50/60Hz
输出电压Output Voltage: 110V/36V/24V AC（电压比可订制）
绝缘等级Insulation Class：Class B
耐压测试Dielectric：3KV
工作环境：－15℃～＋45℃；海拔高度不超过1000m；相对湿度：≤90％
屏蔽Shield：按要求Optional
接线端子Terminal：按要求Optional
适用范围Use Scope：广泛
提供配件：螺杆一套Screw 1SET，压盖一只Gland 1PC，橡胶垫2块Rubber pad2PCS
