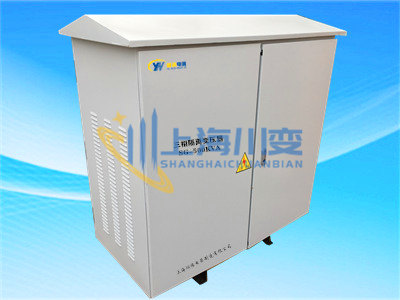

CSD三相船用防水隔离变压器

SG船用系列变压器
※产品概述
船用系列单、三相干式变压器，是我公司多年来采用优质材料和先进的工艺技术而生产，具有防潮、维护方便等优点，能深入负荷中心，可用于地铁、高层建筑、机场、车站、码头、企业及隧道等输配电场所。CSG系列单、三相干式变压器，主要用于交流50—60Hz，电压不超过500V的各种供电场所、产品的各种输入、输出电压、联接组别、抽头线组容量的分配，均可根据用户要求进行精心设计与制造。
※:使用条件
1、环境温度：-15℃—+40℃
2、海拔高度：<1000m
3、相对湿度：<90%
4、安装场所无严重影响变压器绝缘的气体蒸汽、化学沉积、灰尘、污垢及其它爆炸和腐蚀性介质。
5、凡不符合上述规定的特殊使用条件，应由使用单位和我厂协商确定。
※主要技术特征
1、输入电压：额定电压±10%
2、输出电压：额定电压+5%（空载）
3、效率：≥95%
4、波形失真：无附加波形失真
5、功能：具有输入电压、输出电压、电流等指示
6、保护：具有过流保护
7、可长期连续长期无人值守工作
8、绝缘电阻：≥50MΩ
9、电气强度：工频正弦电压2000V历时一分钟无击穿及闪络现象
10、过载能力：二倍的额定电流，维持一分钟。
※:外形尺寸

型号(KVA)	外形尺寸 长×宽×高(cm)	安装尺寸(cm)	外壳尺寸 长×宽×高(cm)	变压器重量(kg)
CSG-10	42×21×42	135×310	70×35×77	90
CSG-20	52×24×52	155×400	70×35×77	180
CSG-30	55×28×65	165×400	80×40×87	220
CSG-40	61×30×65	170×400	80×40×87	265
CSG-50	61×30×65	175×400	100×50×104.5	295
CSG-60	70×32×66	190×450	100×50×104.5	370
CSG-70	70×32×66	190×450	100×50×104.5	400
CSG-80	70×35×67	195×450	100×50×104.5	450
CSG-100	75×35×68	210×450	100×50×104.5	490
CSG-120	5×35×68	215×450	100×50×104.5	520
CSG-150	85×37×68	230×450	120×65×114.5	650
CSG-200	95×45×68	290×450	120×65×114.5	850
CSG-250	95×45×83	290×450	120×70×124.5	1080
CSG-300	105×49×95	290×450	120×70×124.5	1350

※:选型提示(CSG船用单、三相干式变压器)
