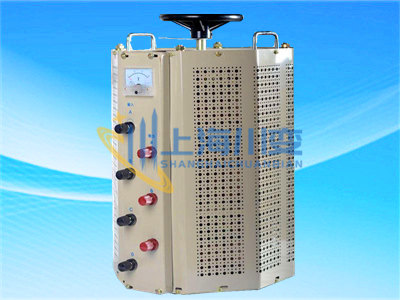

TDGC2J-20KVA老型单相调压器

调压器--产品概述 (TDGC2. TSGC2.TDGC2J. TSGC2J调压器)

调压器系列为机电工业第十四批节能产品 。 在调压 、温控 、调速 、调光 、功率控制等领域。应用十分广泛 ，TDGC2J、TSGC2J型调压器产品外形呈六角形，属老型产品；TDGC2、TSGC2型调压器外形呈四角形，属新型产品。

调压器--使用场合 (TDGC2. TSGC2.TDGC2J. TSGC2J调压器)

工业 轻工业 家用电器 照明系统

调压器--产品性能 (TDGC2. TSGC2.TDGC2J. TSGC2J调压器)

输入电压 单相220 三相(三相四线)380V（可定制） 输出电压 单相0-250 三相0-430V（可定制） 工作频率 50Hz/60Hz 效率 >90% 波形失真 无附加失真 温升 <60℃ 抗电强度 2000V/min 绝缘电阻 单相>5MΩ 三相>2MΩ

调压器--型号规格 (TDGC2. TSGC2.TDGC2J. TSGC2J调压器)

相数 型号 规格 (kVA) 产品尺寸 (深×宽×高) (mm) 包装尺寸 (深×宽×高) (mm) 重量(kg) 台装 单相 TDGC2J 0.5 140×160×200 450×340×220 4.2 6 1 170×210×230 420×400×250 6.5 4 2 210×250×230 440×250×500 11.8 2 3 240×270×230 490×290×260 14.5 1 5 350×380×270 390×420×310 26 1 7 350×380×270 390×420×310 26.5 1 10 350×430×430 430×480×510 54 1 15 350×430×590 430×480×670 80 1 20 350×430×590 430×480×670 83 1 30 350×430×1100 450×480×1170 165 1 40 350×430×1100 450×480×1170 171 1 单相 TDGC2 0.2 120×110×120 320×280×150 3 4 0.5 140×130×130 320×280×310 4 4 1 200×180×180 430×240×440 6.5 4 2 200×180×200 430×240×440 9 4 3 220×180×200 480×280×260 11 2 5 310×240×240 310×280×300 16 1 10 310×240×410 330×280×500 36 1 15 310×240×560 330×280×660 48 1 20 310×240×770 330×280×800 56 1 30 310×240×1500 390×340×1600 105 1 相数 型号 规格 (kVA) 产品尺寸 (深×宽×高) (mm) 包装尺寸 (深×宽×高) (mm) 重量(kg) 台装 三相 TSGC2J 3 170×210×520 250×260×580 21 1 6 210×250×520 290×300×580 31 1 9 240×270×520 320×300×580 42 1 12 350×400×590 430×430×670 73 1 15 350×400×590 430×430×670 79 1 20 350×400×590 450×470×1170 81 1 30 350×430×1100 450×470×1170 765 1 40 350×430×1100 450×470×1170 170 1 45 350×430×1100 450×470×1170 175 1 50 350×430×1100 450×470×1170 180 1 三相 TSGC2J 60 500×700×1450 550×750×1500 200 2 75 500×700×1450 550×750×1500 220 2 80 500×700×1500 550×750×1550 270 1 100 500×750×1800 550×800×1900 300 1 120 500×750×1850 550×800×1950 315 1 150 1500×800×1500 1660×850×1650 550 1 200 1800×800×1500 1900×850×1650 600 1

调压器--选型提示 (TDGC2. TSGC2.TDGC2J. TSGC2J调压器)

1、本调压器产品不能多只并联使用 2、三相产品必须接入零线方可正常工作 3、本产品仅室内使用
